逆變器/電力專用UPS常見故障分析和處理方法
日期：2025-03-17    瀏覽次數: 352

逆變電源

1.1維護保養

1）為了保證逆變電源連續正常運行，要求經常進行維護和保養。

2）逆變電源的安裝和存放應盡量避開高腐蝕性、高粉塵性、高溫、高濕性環境。

3）避免金屬物質落入箱體內。

4）定期檢查連接線是否老化，電纜連接點是否緊固、安全。

5）定期清潔冷卻風扇并檢查風扇是否正常。

1.2維修旁路斷路器的操作

在線負載不斷電更換，針對現場安裝有維修旁路斷路器的機型（參考電源系統結構的原理圖）當逆變器需要維護或者維修更換時，才能使用維修旁路斷路器，方法如下：

1）斷開直流輸入斷路器，此時逆變器自動轉旁路輸出。

2）閉合維修旁路斷路器（閉合前測量斷路器同相的上下端電壓要＜3V）。

3）斷開旁路輸入斷路器。

4）斷開交流輸出斷路器，關閉電源開關，此時整個逆變器均無帶電，可以開始更換或維護。

更換或檢修正常后，確認逆變器主機的的接線是否鎖緊以及連接是否正確，恢復逆變器供電的方法如下：

1）閉合旁路輸入斷路器，打開電源開關。

2）閉合交流輸出斷路器（閉合前測量斷路器同相的上下端電壓要＜3V）。

3）斷開維修旁路斷路器。

4）閉合直流輸入斷路器。

1.3逆變器常見故障分析表

當逆變器出現故障時，前面板的紅色信號指示燈將會亮起，并根據不同的故障情況表現為長亮和報警或閃爍。此時可通過察看前面板的指示燈來判斷故障原因，參照下圖做相應的處理。

LED及蜂鳴器組合狀態表

說明： A)  空白表格表示需參考相關項目

 例如：“市電”亮，“逆變”滅，“電池” 1秒1閃，“負載”滅，蜂鳴器1秒1聲

 含義：處于市電輸出狀態，直流輸入過壓，負載正常，無過溫。

注：本機器所謂的重啟是指：要斷直流輸入和交流輸入，關閉電源開關

如果故障現象依然存在，請盡快與經銷商或廠家聯系，請忽自行拆卸！

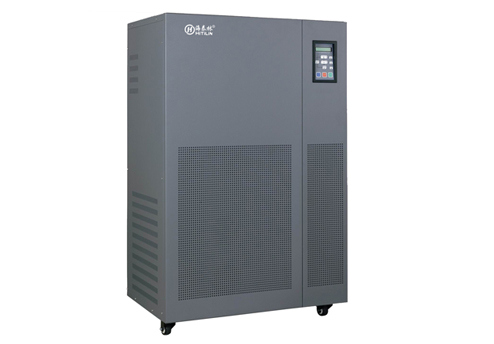

工頻在線式UPS

一、操作程序

(一) 開機前準備工作：

      為使UPS能正常無誤運轉開機前請確認下列事項。

1. 確認后板上電力開關置于OFF處。

2. 確認是否安裝了地線。

3. 用手搖動輸入電源線，看看是否有松動情形，如有松動則再鎖緊。

4. 負載不接。

5. 用電表檢查輸入電壓是否合乎UPS所需。

(二) 第一次開機操作程序：

    在確認上列事項無誤后，請依下列方法開機：請參考下圖。

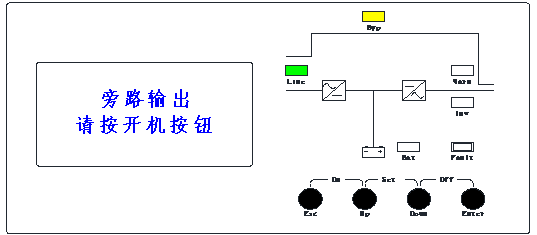

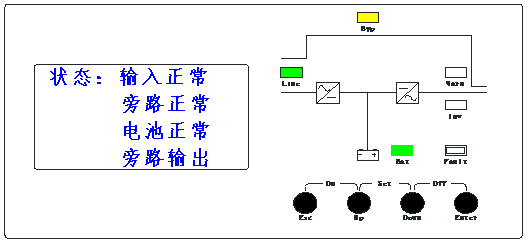

1. 請先將后板上電力開關（針對有配備的機器）往上扳為ON 。主機操作面板輸入指示燈與旁路指示燈同時亮起，如下圖。

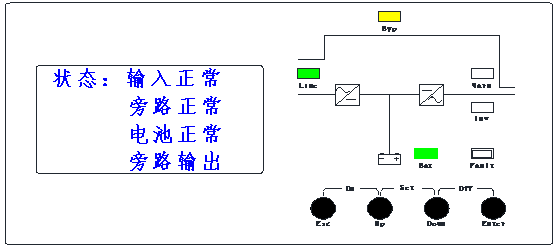

2. 按下ON組合鍵大約5秒后，啟動逆變器，如下圖。操作面板輸入指示燈與旁路指示燈持續明亮，按下UP鍵，LCD顯示輸入正常，旁路正常，電池正常，由市電經旁路供電輸出。

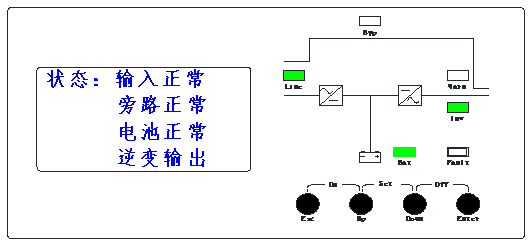

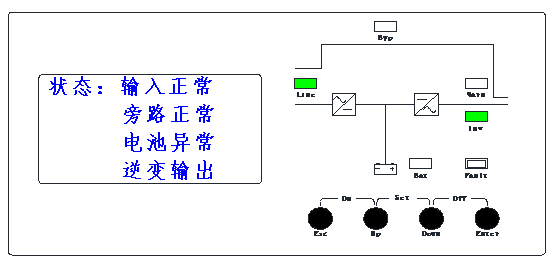

3. 經過20秒后操作面板輸入指示燈明亮，旁路指示燈熄滅，逆變指示燈明亮，LCD顯示輸入正常，旁路正常，電池正常，由UPS逆變器供電輸出，如下圖。

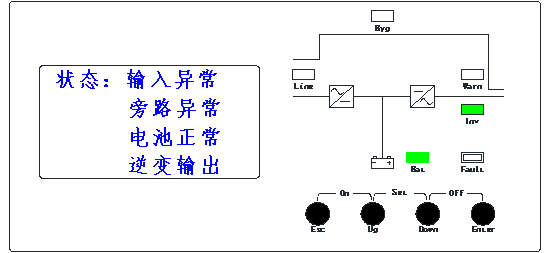

4. 切斷UPS輸入電源，市電指示閃爍（1次/1.5S)，旁路燈閃爍（1次/1.5S)，LCD顯示輸入異常，旁路異常，電池正常，由UPS逆變器供電輸出。

5. 恢復UPS輸入電源，市電指示燈亮起，按下LCD顯示UP/DOWN鍵切換顯示項目，檢查顯示值是否正常，即完成第一次開機程序。

6. 按下LCD顯示UP/DOWN鍵切換顯示各項目運行參數是否正常。

（三） 串口參數設置

按下UP和DOWN組合鍵，進行串口參數設置，顯示如下圖，按下UP鍵或DOWN鍵可以更改光標對應行所顯示的參數值。按下ENTER鍵可確認光標對應行的參數值，同時光標移動到下一行，按ESC鍵可退出當前界面。初次操作時，請根據需要設置好各串口的參數值。

（四） 日常開關機操作程序：

日常使用中如欲開機或關機，請依下列方法操作 ：

1. UPS日常關機時，按下OFF組合鍵即可關機。此時UPS處于旁路狀態，輸出由旁路供電。

2. UPS日常開機時，按下ON組合鍵即可激活。

長時間不用開關機操作程序：

1. 如超過10天不使用UPS時，請先按下OFF組合鍵關機后，再將位于主機后蓋的空氣開關置于OFF處。

2. 如超過3個月以上不使用時，請依照第一次開機方法，讓UPS運轉。

二、 狀況處理

UPS運轉狀況顯示及不正常時的處理方式:

請對UPS面板的指示燈、LCD顯示值及蜂鳴器的鳴叫聲，即可得知UPS運轉是否異常，若UPS異常運轉，請依面板指示狀況對應的處理方式處理。

1. 可通過面板故障代碼快速查詢當前故障，故障代碼頁面顯示狀況如下圖:

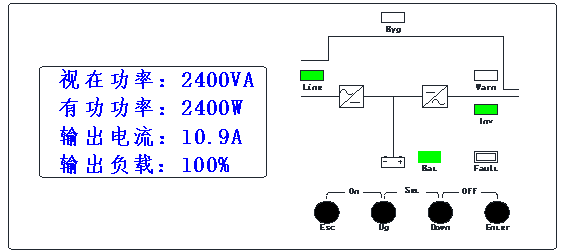

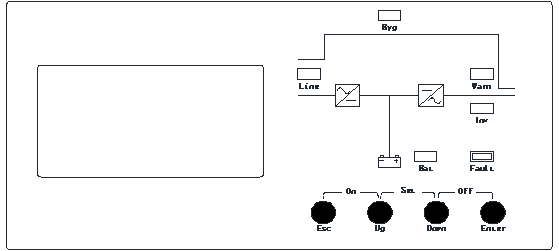

2. 面板顯示狀況如下:

(1) UPS運轉狀況:UPS正常運轉，負載滿載使用。

(2) 處理方式: 不需處理。

3. 面板顯示狀況如下:

(1) UPS運轉狀況:市電以正常供電，UPS正常運轉。

(2) 處理方式: 不需處理。

4. 面板顯示狀況如下：

(1) UPS運轉狀況:市電正常供電，UPS正常運轉，直流源電力不足。

(2) 處理方式:請查看直流源部分。

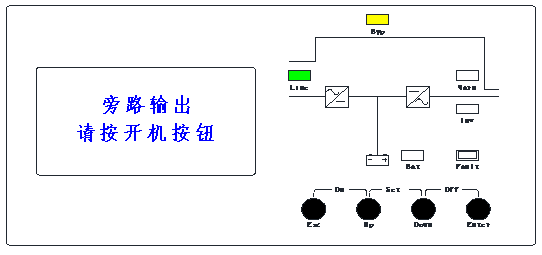

5. 面板顯示狀況如下:

(1) UPS運轉狀況:市電正常供電，且轉由市電供電。操作面板UPS開機按鍵未按下，UPS未啟動。

(2) 處理方式:請依狀況處理流程圖一B處理。

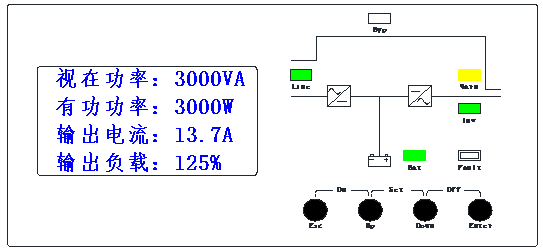

6. 面板顯示狀況如下:

(1) UPS運轉狀況:UPS過載125%運轉，負載超載指示燈明亮，蜂鳴器長鳴叫警告。

(2) 處理方式:請減少負載，使LCD輸出功率顯示值 <100%。

     若減輕負載后狀況依然不變，請依狀況處理流程圖二處理。

7. 面板顯示狀況如下:

(1) UPS運轉狀況:市電正常供電，UPS異常運轉，轉由旁路供電。

(2) 處理方式:請依狀況處理流程圖三處理。

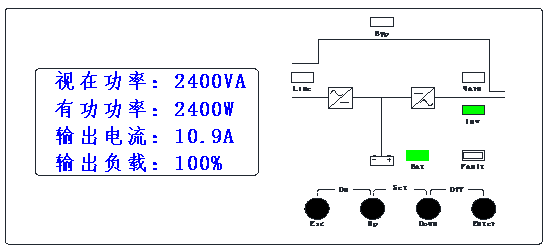

8. 面板顯示狀況如下:

(1) UPS運轉狀況:市電斷電(市電指示燈閃爍），旁路指示燈閃爍，由直流源供電，負載滿載使用。

(2) 處理方式:若市電確實停電，請減少不必要的負載以增加使用時間。若不正常斷電請依狀況處理流程圖一A處理。

9. 面板顯示狀況如下:

(1) UPS運轉狀況:交流輸入斷電，由直流源供電，直流源能量指示燈閃爍。

(2) 處理方式: UPS即將自動關機，請立即保存重要資料及關機準備。

10. 面板顯示狀況如下:

(1) UPS運轉狀況:可能市電斷電且電池電力用盡，UPS自動關機。

(2) 處理方式：等待市電供電后，UPS會自動再啟動運轉。

若長時間(六小時以上)停電，請依長時間開關機程序關機。

三、 動作原理

A. 單機部分

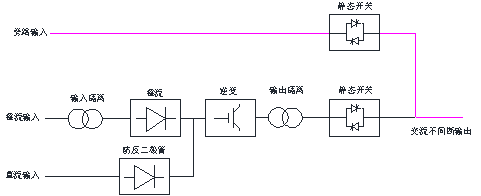

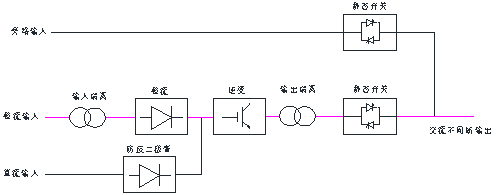

（一）UPS 系統架構方塊圖：如圖所示。

（二）UPS正常運轉時的運作方法：

  1.當UPS初始上電后，市電經旁路開關到靜態切換開關輸出，給負載供電。

  2.正常工作時，整流輸入經輸入隔離變壓器后送到整流器，轉      變成直流，再送到逆變器，由逆變器轉換成純凈的正弦波電源，經靜態開關轉換輸出，給負載供電。

  3.當市電斷電后，直流電源經UPS轉成純凈的正弦波電源，經靜態開關轉換輸出，給負載供電。

（三）UPS逆變器停止運作：

       當UPS有下列五種狀況，UPS跳轉旁路供電輸出，逆變器關閉。

1.超載(OVER LOAD)。

2.UPS故障(INVERTER FAILURE)。

3.開機時，按下On組合鍵，5秒之內，UPS緩激活運轉中。

4.按下Off組合鍵關機后。

5.UPS內部過溫度運轉。

B. 并機部分

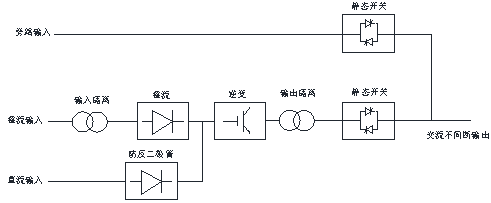

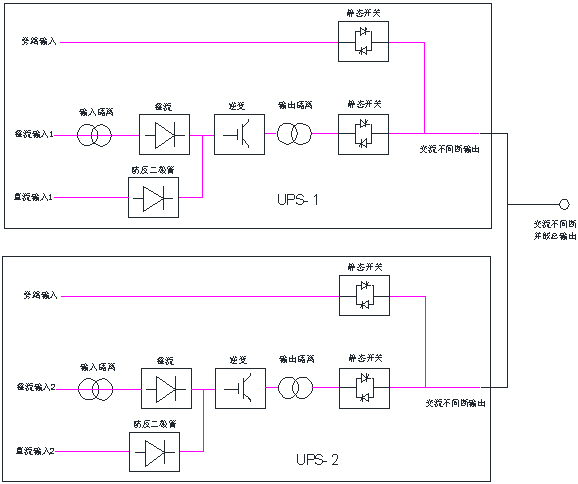

（一）UPS 系統架構方塊圖：如圖所示。

UPS系統架構方塊圖

（二）UPS正常運轉時的運作方法：

  當UPS初始上電后旁路輸入經過靜態開關輸出。正常運轉時，整流輸入電源經輸入隔離變壓器后，由整流器整成直流電，經逆變器轉成純凈的正弦波電源，再經由靜態開關斷開旁路輸出，由純逆變電源輸出送至用戶設備使用。

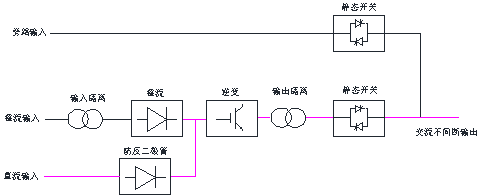

（三）市電斷電時，UPS的運作方法：

當市電斷電時，由直流源供給逆變器逆變后由靜態開關輸出，送至設備使用。

（四）系統故障時的運作方法：

  1.其中一臺主機出現故障時，該機自動退出系統，不影響它機，由另一臺主機輸出向設備供電。

  2.整個并機系統都出現故障時，整個系統由旁路輸出供電。

  3.當主機出現過載時，此時整個系統的負載沒有減少，所有單機將退出系統，整個系統將切換到旁路輸出，負載恢復到正常水平，所有的主機將自動返回正常逆變狀態，由逆變提供電源。

（五）UPS逆變器停止運作：

     當UPS有下列六種狀況，UPS跳轉旁路供電輸出，逆變器關閉。

1.超載(OVER LOAD)。

2.UPS故障(INVERTER FAILURE)。

3.開機時，按下On組合鍵，5秒之內，UPS緩激活運轉中。

4.按下Off組合鍵關機后。

5.UPS內部過溫度運轉。

6.UPS內部母線電壓高壓。
