海泰林新型直流操作電源憑什么立足智能電網？
日期：2016-08-19    瀏覽次數: 11532

概述：在技術發展蓬勃的今天，傳統電網正在一步步蛻變。未來的電網將以智能、安全、清潔、高效的姿態，為人們送上更加貼心便捷的服務，引領社會在可持續發展的綠色之路不斷前行。智能測控裝置產品在配網設備自動化、智能化、集成化的發展趨勢也層出不窮，因缺乏穩定、可靠的微型配網操作電源，已成為制約著智能電網現代化發展一大阻力。就配網目前主要采用直流屏和通過PT柜降壓兩種方式作為操作電源。在實際應用上這兩種方案各擅勝場。基于配網設備甚多，分布廣泛而且空間局促，設備環境惡劣等特點，促使了配網操作電源具備體積小、高抗性、免維護等這些嚴苛要求。以上兩種方案都不能完全滿足未來智能電網的發展實際需求。本文就目前兩種操作電源方案和海泰林HDP分布式直流電源/UP5微型直流電源在智能配網系統對比應用進行探討。

第一種操作電源方案：PT降壓作為交流操作電源

通過PT柜降壓為交流220V為高壓柜等配電設備提供操作、控制、保護、信號等回路所需的電源，這種方案會出現在運維、造價等較為緊張的小型10KV配電室設計中。這種操作電源方案優勢在于占用空間小、實施簡單、易于安裝、經濟實用、維護費用低，但控制電源輸出不穩定、可靠性不高。下面我們可以根據實際應用進行分析。

案例：

某建材廠變壓器發生低壓繞組內部線圈短路時，高壓進、出線柜由于采用PT柜降壓的方式作為操作電源，保護裝置無法正確動作，造成故障越級跳閘。

分析：

這種操作電源方案最大的安全隱患在于當設備發生短路故障時，PT柜一次側電壓迅速降低，PT二次側產生的電壓也將很難滿足工作要求，以及PT柜本身發生故障或PT一、二次保險發生熔斷時，這將會造成設備完全失去控制電源，高壓設備及機電保護裝置將無法啟動。另外還有一個隱患是沒有濾波設計，若操作電源諧波過多，提供電壓質量不高時，干擾保護裝置敏感芯片正常工作，易造成保護裝置誤動作，在電網波動較大的極端情況，甚至可能造成保護裝置、控制回路的燒毀。不能提供通訊接口，無法實時遠程監控，不能滿足配網自動化智能化要求。

總述：

在配網設備，趨于智能、可靠、安全而言，傳統以PT柜降壓為交流操作電源方案的已嚴重不能符合未來配網發展需求，選用此方案更應三思而慎重。

第二種操作電源方案：直流屏

直流屏作為發電站、變電站、水電站等最為可靠的操作電源，經過市場的歷練，已經有了嚴格的技術標準和要求，成為成熟的直流操作電源產品。功能齊全，帶有RS485、TX232通訊接口，可實時遠程監控。但是直流屏對于運行環境要求以及較高的造價、空間占用大等這些因素都限制了直流屏在部分配網電源中推廣應用。

直流屏作為操作電源可靠性高，但對于中小用戶而言，受限于造價和維護成本，小型配電室采用直流屏作為操作電源，必定是一筆不小的投入。而對于配有獨立保護裝置、柱上開關、環網柜、箱式變電站而言，選用直流屏方案，則所需空間成本增加。直流屏工作環境一般在-10攝氏度~40攝氏度，配網系統中分布最為廣泛室外設備的環境更為惡劣，環境溫度無法保證，容易造成蓄電池損壞，容量降低，壽命縮短等現象，限制了直流屏在配網系統中廣泛應用。

第三種操作電源方案：海泰林直流操作電源（HDP分布式操作電源與UP5微型直流電源）

海泰林科技作為擁有自主研發，軟件著作權、產品專利的分布式操作電源與微型直流操作領銜生產廠商，海泰林新型直流電源包括HDP分布式直流電源和UP5微型直流電源主要應用于小型開關站和用戶末端，為微機保護裝置、儀表、指示燈等各種二次回路元件提供可靠不間斷工作電源。避免交流失電時導致保護裝置、控制回路失去作用，為一次設備提供可靠的操作電源。

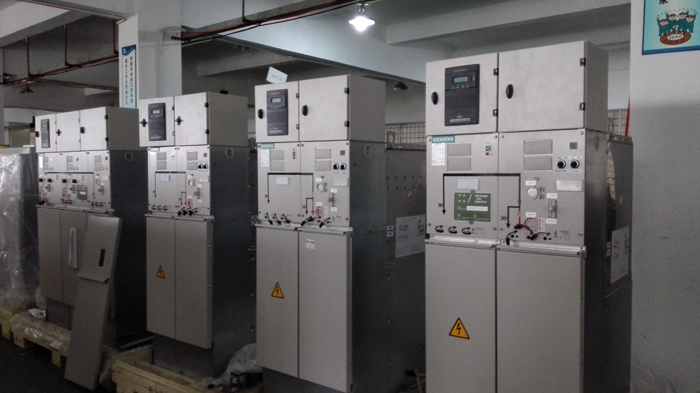

圖：HDP分布式直流電源在10kV西門子柜上的應用

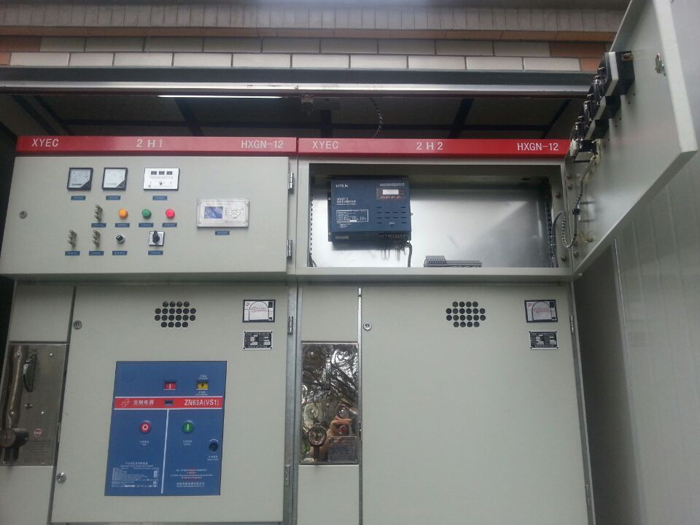

圖：UP5微型直流電源在戶外箱變的應用

HDP分布式直流電源/UP5微型直流電源集充電主機、監控設備和蓄電池組三合一，組成獨立的直流操作電源系統。輸入電源方式多樣，PT、交流220V，交流停電狀態下，可由蓄電池供電。集智能化管理維護、自檢測診斷，可當地顯示報警，也可聯網通信，實現無人職守的自動化。

HDP分布式直流電源/UP5微型直流電源采用嵌入式安裝方式，節約設備占用面積，運行環境溫度范圍在-25攝氏度~55攝氏度，分散于各種高壓設備以及減少電纜的使用，只需配備2只免維護蓄電池，充分適用于柱上開關、環網柜、箱式變電站等必須室外安裝的設備，節約一次設備投資和人工安裝的成本和運維成本。對于小型用戶和較少的一次設備中，選用分布式操作電源的工程造價將遠遠小于直流屏電源系統。

綜上所述，HDP分布式直流電源/UP5微型直流電源填補了直流屏在智能電網的應用空白，在小型化、分散化、智能化的特性，更契合未來智能電網的發展。

三種操作電源方案對比

 結語：三種操作電源方案在配網使用中，各有所長。從上述中不難發現HDP分布式直流電源的高可靠性、工程造價低、體積小、維護量小等優勢特點。解決了配網設備惡劣環境中操作電源市場空白。在未來智能配網設備對安全可靠性持續升高，不斷邁向智能化，自動化。微型智能化HDP分布式操作電源/UP5微型直流電源洪荒之力必在未來配網系統應用爆發。
